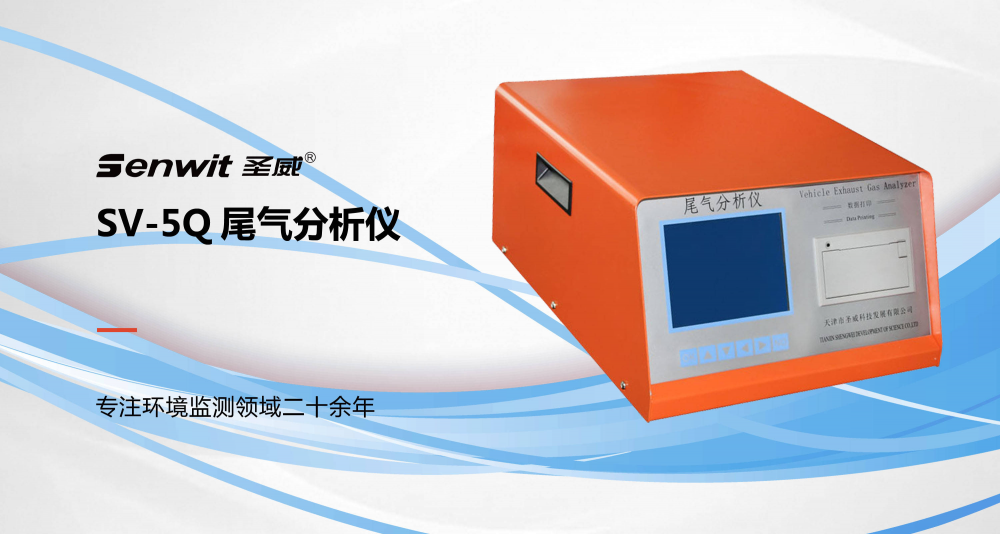

SV-5Q尾气分析仪

一、产品概述

SV-5Q尾气分析仪除具有实时测试功能外,还按照《GB/T 18285-2018点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法）》中双怠速法中的规定，编写了双怠速工况下检测的程序，对检测过程进行自动控制。因此，用做双怠速排放测量非常方便。本仪器体积小、重量轻、能存储500组的测量排放检测数据、尤其适用于路边检查。检测适用于汽车制造厂、机动车检测站、汽车修理厂等使用。

二、联网测试说明

信号输出口说明：

RS232接口与计算机联网时的数字量通讯协议：

串行通讯参数及连接

a）串行通讯口参数：

波特率： 9600 bps

字符长度：1位起始位，8位数据位，1位停止位

校验方式：无校验

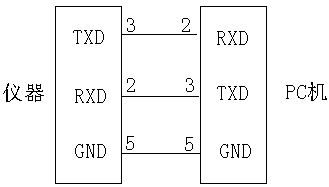

b）连接方式：如图1所示：

c）数据格式及命令如下：

通讯数据及命令均以标准的ASCII码表示。

[xx]为单字节数据，（xx）为双字节数据。

CS=前面所有的数据字节的和（进位丢弃）（校验和）。

如果仪器收到了非法命令，则响应0x15。

仪器向主机发送数据以数据组方式进行传送，数据组组成如下：

1.开泵

发送：01H

响应：06H

2.停泵

发送：02H

响应：06H

3.取实时数据(高位在前，低位在后)

发送：03H

响应：[06]（CO）（CO₂）（HC）（O₂）（NO）（λ）（油温）（转速）[年] [月] [日] [时] [分] [CS]

4.设发动机为四冲程

4.1设发动机为四冲程一气缸

发送：2DH

响应：06H

4.2设发动机为四冲程二气缸

发送：2EH

响应：06H

4.3设发动机为四冲程三气缸

发送：24H

响应：06H

4.4设发动机为四冲程四气缸

发送：25H

响应：06H

4.5设发动机为四冲程五气缸

发送：26H

响应：06H

4.6设发动机为四冲程六气缸

发送：27H

响应：06H

4.7设发动机为四冲程八气缸

发送：28H

响应：06H

4.8设发动机为四冲程十二气缸

发送：29H

响应：06H

5.设发动机为二冲程

5.1设发动机为二冲程一气缸

发送：2AH

响应：06H

5.2设发动机为二冲程二气缸

发送：2BH

响应：06H

5.3设发动机为二冲程三气缸

发送：2CH

响应：06H

注：设置冲程时，需要先设置冲程数，再设置。

例：如要设发动机为四冲程八气缸需先发指令04H，设发动机为四冲程。待回传06H后，再发指令28H，将发动机设为四冲程八气缸。

6.HC残留物检查

发送：08H

正在检测时响应：20H

HC检测完毕:回复55，中间两位是取值例如00 00，06H(成功)，15H(失败)。HC残余检测过程大约需30s。

7.读取全部存储数据（低位在前，高位在后）

发送：0FH

响应：[06]（数组组数）车牌号码（七字节）（CO）（CO₂）（HC）（O₂）（NO）（λ）（油温）（转速）[年] [月] [日] [时] [分] [CS]

8.随机读取存储数据

发送：1FH

响应：[06]

发送: (记录位置)低位在前,高位在后

响应: [06] 车牌号码（七字节）（CO）（CO₂）（HC）（O₂）（NO）（λ）（油温）（转速）[年] [月] [日] [时] [分] [CS]

例如取***组数据

发送：1FH 00 02 响应：[06] 车牌号码（七字节）（CO）（CO₂）（HC）（NO）（O₂）（λ）（油温）（转速）[年] [月] [日] [时] [分] [CS]值便是所需要查看的***组数据

注：记录不存在，响应15H。发送本命令之后必须要发送两个字节的纪录位置。

1：关于测量数据的说明：CO，CO₂，O₂，λ除以100方为真实值，油温除以10方为真实值。

2：与外部计算机联网通讯时，如需按双怠速法，仪器只负责进行HC残余检查，设置气缸、冲程数，以及此后送出实时测量数据。测量过程的控制和数据处理由外部计算机负责。

3：本仪器设置的双怠速法测量和数据存储功能只适用于进行单机测量时（与打印机通讯）使用。

以上是SV-5Q尾气分析仪联网测试说明，供关注SV-5Q尾气分析仪的用户查阅，感谢观看！
